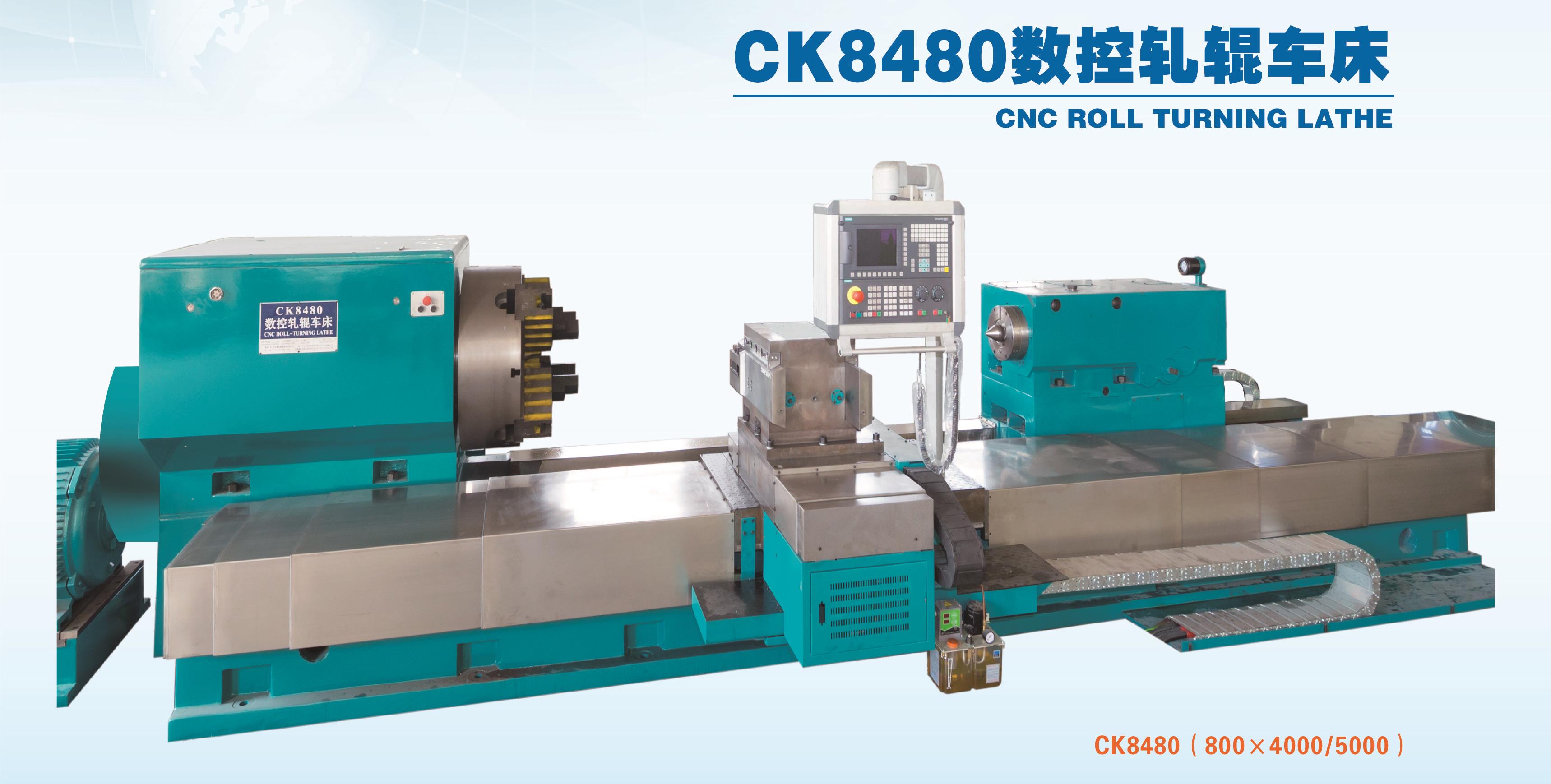

CK8480數控軋輥車床 Brief introduction
本機床為數控軋輥車床, 主要用于鑄鐵、鋼質和有色金屬軋輥的半精車削及精車削加工,使用高速鋼、硬質合金或其他材料的刀具可進行軋輥的外圓、 端面和各種復雜孔型型面、曲面的車削加工和修復加工, 也可用于與軋輥相同尺寸及重量范圍的鑄鐵、鋼質及有色金屬材質的軸類零件的加工,可進行外圓、端面和各種復雜曲面的半精車削及精車削, 機床縱向?qū)к壴O(shè)計為整體4導軌，縱向和橫向移動均采用高精度滾珠絲杠傳動, 刀架縱向和橫向進給運動導軌均采用高剛性矩形導軌, 結合框式刀架上的高剛性刀排, 提高了機床切削加工時的高剛性和穩定性; 主軸的軸承采用高精度可調整徑向間隙的雙列徑向短圓柱滾子軸承, 因而主軸剛性強、旋轉平穩、精度高, 以上高穩定性和高剛性的結構設計, 確保機床的整體綜合加工精度, 從而保證了被加工零件的精度也很高, 運動導軌副采用耐磨貼塑處理和集中潤滑系統實施定點定量自動潤滑, 保證了系統的動態響應特性; 機床的縱向和橫向進給運動導軌釆用不銹鋼全防護, 有利于運動精度的長期保持。
CK8480(800×4000/5000) 主要規格、技術參數
|
主要參數 |

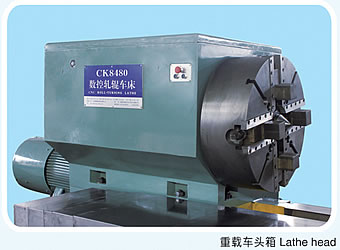

床頭箱 |
進給傳動 |
尾座移動參數 |
|||||
|
最大工件直徑 Max. Workpiece diameter |
?800mm |
主軸轉速范圍 Main spindle rotation |
1.25~250r/min |
進給量級數 |
無級 stepless |

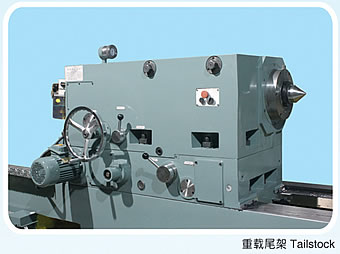

尾座套筒移動量 Tailstock sleeve of mobile content |
300mm |
|
|
最大工件長度 Max. Workpiece length |
4000/5000mm |
主軸轉速級數 Spindle speed grade |
無級 stepless |
縱向（Z軸）進給速度范圍Longitudinal(Z axis) movement speed |
0.1~1000 mm/r |
尾座快速移動速度 Rapid speed of tailstock |
3000 mm/min |
|
|
中心高 Center hight |
550mm |
主軸變速方式 Spindle speed mode |
液壓自動hydraulic auto |
縱向快速移動速度 |
4000 mm/min |
尾座移動方式 |
機動 |
|
|
頂尖間最大工件重量 Max.load between centers points |
12000Kg |
花盤直徑 work holding chuck diameter |
?800mm |
橫向（X軸）進給速度范圍 |
0.1~ 1000 mm/r |
尾座主軸錐孔尺寸 |
?80mm 1:7 |
|
|
最大切削力 Max. Cutting capacity |
50Kn |
主軸錐孔尺寸 |
?1000mm 1:7 |
橫向快速移動速度 |
2000 mm/min |
尾座套筒直徑 |
?280mm |
|
|
花盤最大扭矩 Max. work holding chuck torque |
16000N.m |
|
||||||
|
電動機及其他參數 |
|
|
交流變頻主電機功率 |
55KW |
|
進給交流伺服電動機 |
36 N.m |
|
進給交流伺服電動機 |
27 N.m |
|
床身導軌防護形式 |
不銹鋼防護罩 |
|
機床外型尺寸（長*寬*高） |
9380X10240X2300X1800mm |
|
機床重量（約） |
30000kg |
